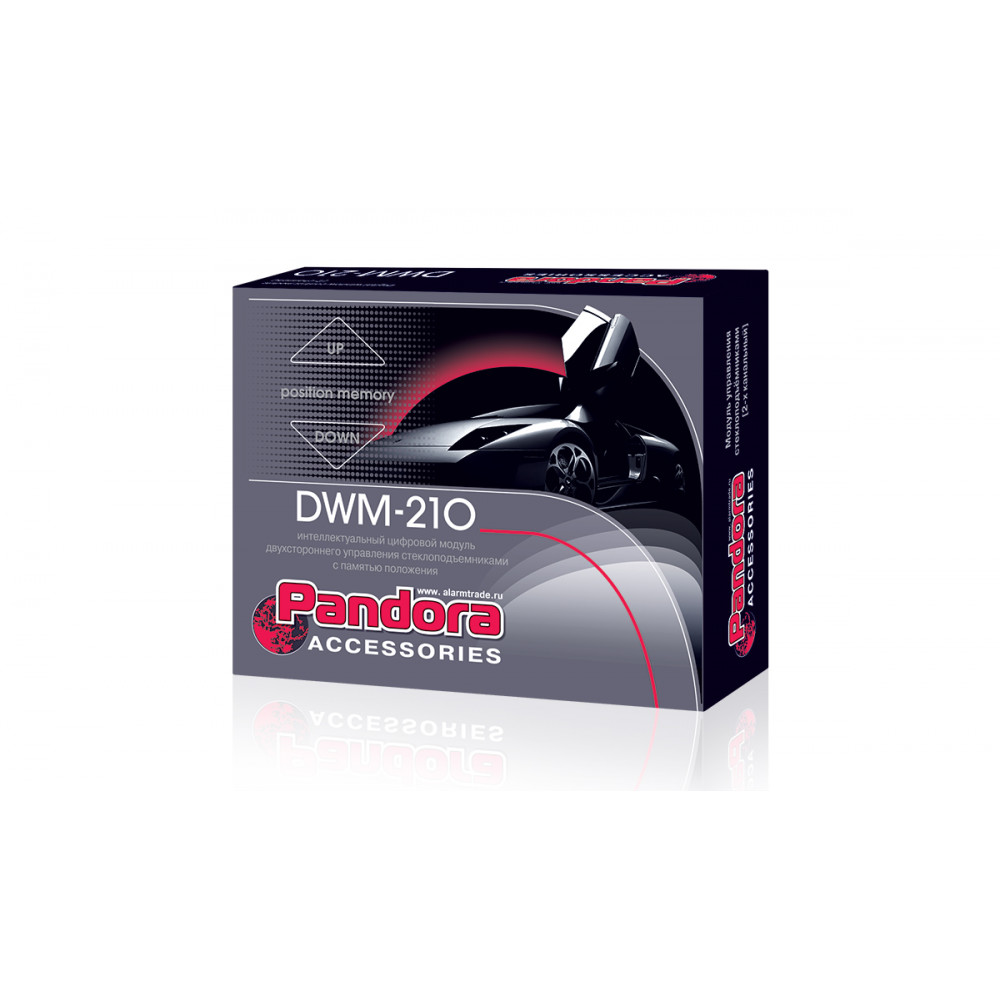

Модуль стеклоподъемника Pandora DWM 210

Pandora DWM 210 - модуль управления электростеклоподъемниками, рассчитанный на последовательную работу с двумя стеклами в направлениях открытия и закрытия. Он управляется как штатными кнопками в салоне, так и сигналами охранной системы при постановке и снятии с охраны. Для подключения предусмотрены универсальные запускающие входы с положительной или отрицательной полярностью, а также цифровой вход; при совместной работе с системами Pandora DeLuxe и Pandora DXL поддерживается управление кодированным сигналом.

Модуль не вмешивается в штатную логику работы стеклоподъемников, пока не активирован: коммутация выполнена через дополнительные реле с сухими контактами, поэтому при отключении питания или неактивном состоянии штатные цепи продолжают работать в обычном режиме. Контроль движения стекол ведется сразу по нескольким признакам: по времени, току потребления и электромагнитному шуму двигателя.

Основные возможности

• Автоматически закрывает стекла при постановке автомобиля на охрану.
• Запоминает положение стекол и возвращает их в прежнее положение при снятии с охраны, если стоянка длилась не более 20 минут.
• Поддерживает режим one touch - движение стекла кратковременным нажатием кнопки из салона.
• Останавливает стекло нажатием любой кнопки управления и прекращает движение при встрече с препятствием.
• Автоматически отключает электродвигатель при превышении тока и при обрыве троса стеклоподъемника.
• Позволяет временно отключать датчики охранной системы на время движения стекол, чтобы исключить ложные срабатывания.

Логика работы и подключение

DWM 210 последовательно отрабатывает два канала: сначала водительское стекло, затем пассажирское. Если одно из стекол уже закрыто, модуль сразу переключается на следующий канал. Для расширения системы предусмотрен цифровой выход, через который можно подключать дополнительные модули стеклоподъемников или другие устройства. Есть и выход STATUS, который выдает отрицательный потенциал на время работы модуля. Установка выполняется в салоне автомобиля, в месте, защищенном от влаги и пыли; производитель отдельно указывает на необходимость профессионального монтажа.

Технические данные и комплект

Питание модуля - 9-15 В, ток потребления - 3 мА, максимальный выходной ток - 20 А. Количество коммутируемых каналов - 2, ограничение времени работы на каждое стекло - 8±1 сек., габариты блока - 71x69x25 мм. В комплект входят блок модуля DWM-210, жгут проводов с разъемом, два крепежных винта, руководство по эксплуатации и упаковка.
