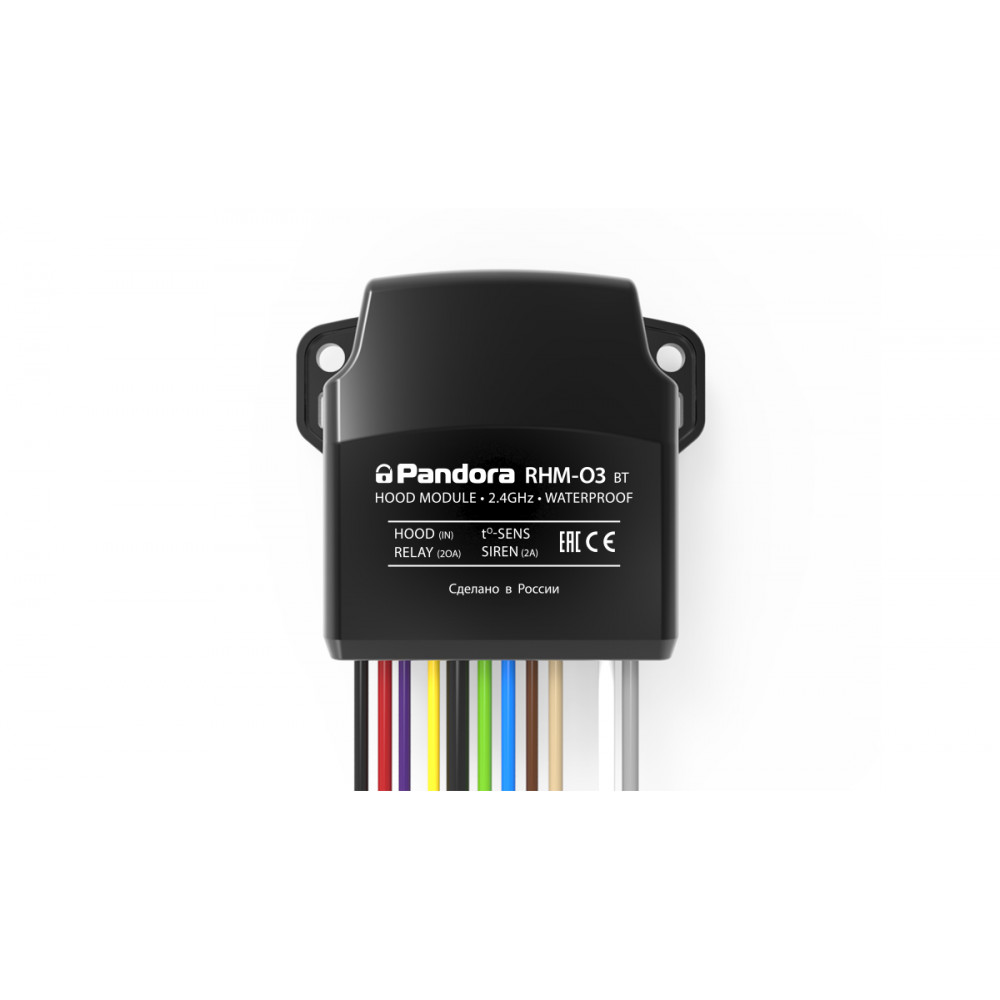

Радиомодуль моторного отсека Pandora RHM-03 BT

Pandora RHM-03 BT - подкапотный радиомодуль для охранных систем Pandora и Pandect с поддержкой Bluetooth. Он выносит часть подключений в моторный отсек и позволяет организовать управление замком капота, сиреной, блокировкой двигателя и цифровыми подогревателями без отдельной проводной связи с базовым блоком.

Обмен данными и команды передаются по штатному радиоканалу 2,4 ГГц с поддержкой Bluetooth 4.2 Low Energy. Такой формат подключения упрощает монтаж в подкапотном пространстве, сокращает количество проводов между салоном и моторным отсеком и дает больше свободы при скрытой установке.

Функции в моторном отсеке

Модуль рассчитан на работу с основными подкапотными исполнительными и контрольными цепями. Через него реализуется управление электромеханическим замком капота, подключение сирены, контроль концевика капота, передача температуры в систему и управление цифровыми предпусковыми подогревателями по LIN. Встроенное реле блокировки позволяет задействовать дополнительный контур защиты двигателя.

Защита и логика работы

Pandora RHM-03 BT может использоваться не только как модуль управления замком капота, но и как элемент противоугонной логики. Блокировка двигателя активируется сразу или по факту регистрации движения встроенным акселерометром - в зависимости от настроек системы. Отдельный термодатчик позволяет считывать температуру двигателя даже при выключенном зажигании и неактивной CAN-шине.

Исполнение и условия установки

Модуль предназначен для скрытной установки в подкапотном пространстве автомобилей с бортовой сетью 12 В. Герметичный корпус рассчитан на работу в тяжелой зоне установки и выдерживает длительный нагрев до 150 градусов, что важно для стабильной работы рядом с агрегатами моторного отсека.

Ключевые параметры совместимости

Устройство работает по защищенному радиоканалу с диалоговым кодом AES. Номинальный ток коммутации встроенного реле блокировки составляет 10 А, максимальный - 20 А, потребление в режиме охраны не превышает 6 мА. В перечне совместимых систем указаны Pandora DXL 49xx и DX-90 BT, а также Pandect BT-100, X-18xx и X-19xx; поддерживаются и последующие системы, оснащенные Bluetooth-модулем.
