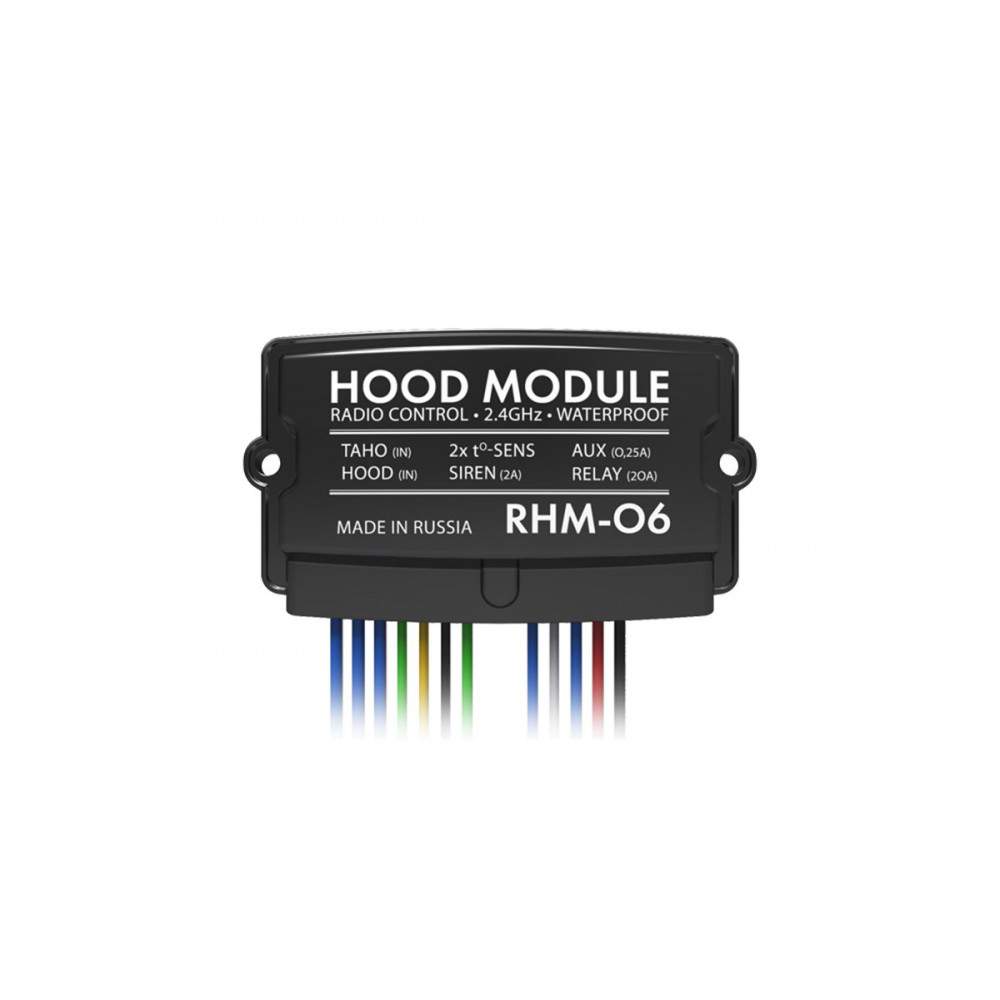

Радиомодуль моторного отсека Pandora RHM-06

Pandora RHM-06 - радиомодуль моторного отсека для совместимых охранных систем Pandora и Pandect. Модуль устанавливается скрытно под капотом и берет на себя работу с ключевыми подкапотными цепями, сокращая объем проводки между салоном и моторным отсеком. Обмен с базовым блоком идет по штатному радиоканалу 2,4 ГГц.

Устройство рассчитано на работу в бортовой сети 12 В и подходит для задач, где нужно объединить в одном узле управление замком капота, сиреной и блокировкой двигателя, а также получить данные с тахометрического входа и двух температурных датчиков. Такой формат установки упрощает монтаж и помогает аккуратно собрать подкапотный контур без лишних соединений.

Что делает модуль

• управляет электромеханическим замком капота;
• подключает сирену;
• обеспечивает блокировку двигателя встроенным реле;
• поддерживает дополнительный выход для внешней блокировки;
• контролирует концевик капота;
• принимает аналоговый сигнал тахометра;
• передает данные с датчика температуры двигателя и датчика окружающей среды.

Особенности работы

В корпус модуля встроен трехкоординатный акселерометр. За счет этого блокировка двигателя активируется по началу движения, что позволяет гибко строить подкапотный рубеж защиты. Для замка капота предусмотрены отдельные выходы на открывание и закрывание, при этом логика работы учитывает состояние концевика капота.

RHM-06 рассчитан именно на подкапотную установку, но при монтаже важно не экранировать встроенную антенну металлическими поверхностями и не размещать модуль рядом с выпускным коллектором или в зоне постоянной влажности. Корпус должен устанавливаться проводами вниз.

Технические данные

Pandora RHM-06 используют как подкапотный исполнительный модуль там, где важны скрытая установка, вынос блокировки в моторный отсек и управление замком капота в составе единого охранного комплекса.
