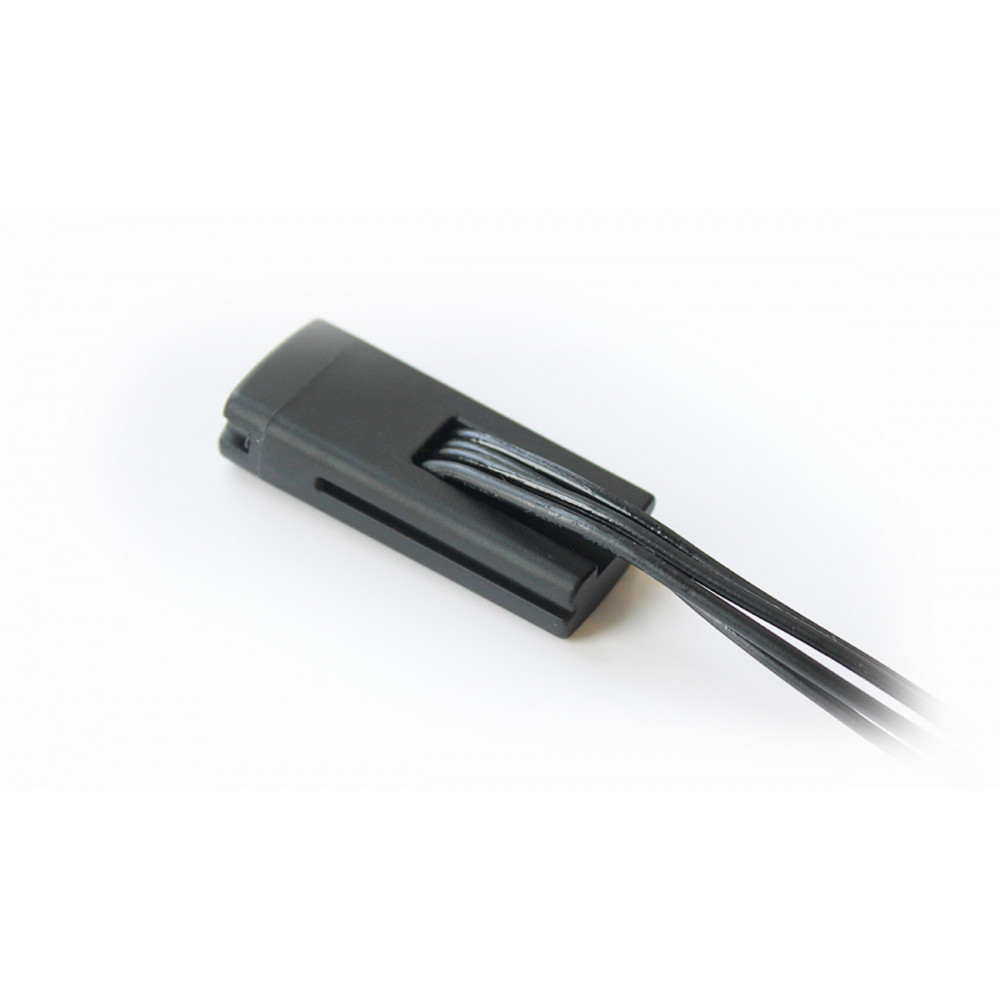

Радиореле Pandect RR-102F

Pandect RR-102F - радиореле блокировки для скрытой реализации противоугонной блокировки в составе совместимой охранной системы. Модуль устанавливается отдельно от основного блока и позволяет разорвать выбранную цепь так, чтобы усложнить поиск точки блокировки при попытке угона.

Особенность этой версии - встроенный датчик перемещения и полная группа контактов. В зависимости от настроек системы реле может срабатывать либо при несанкционированном движении автомобиля, либо заранее, до начала движения, по команде управляющего блока. За счет этого RR-102F подходит для построения более гибкой логики блокировки без лишних внешних модулей.

Конструкция и работа

Внутри используется электромагнитное реле с контактами COM, NC и NO. Для стандартной блокировки обычно задействуется нормально замкнутая группа, а нормально разомкнутую можно использовать в схемах шунтирования или для коммутации дополнительного реле. Это дает установщику больше вариантов по реализации нестандартных противоугонных сценариев.

Встроенный акселерометр расширяет возможности реле: система может отслеживать факт перемещения и использовать это событие как условие блокировки. Такой подход удобен в тех случаях, когда важна не только команда на охрану, но и реакция именно на начало несанкционированного движения.

Подключение

Реле рассчитано на питание 12 В. Подключение допускается как к постоянному питанию, так и к цепи, где +12 В появляется при включении зажигания и не пропадает во время движения. Контакты встроенного реле рассчитаны на ток коммутации до 10 А в длительном режиме и до 20 А при работе с цепями без индуктивной составляющей нагрузки.

Такой формат подключения позволяет использовать RR-102F для блокировки различных цепей, если параметры нагрузки соответствуют требованиям модуля. При проектировании схемы важно учитывать характер нагрузки и выбирать способ включения реле под конкретную задачу.

Монтаж

Pandect RR-102F можно размещать в моторном отсеке, если место установки защищено от механических повреждений, попадания воды и агрессивных жидкостей. Модуль должен быть закреплен жестко. При установке не рекомендуется размещать реле непосредственно на двигателе, внутри плотного жгута проводов или экранировать зону встроенной антенны.

За счет компактного исполнения реле удобно прятать в труднодоступных местах, сохраняя скрытность блокировки. Именно это и делает такие модули полезным элементом в составе сложной противоугонной установки, где важна не только сама блокировка, но и затруднение ее быстрого обнаружения.
