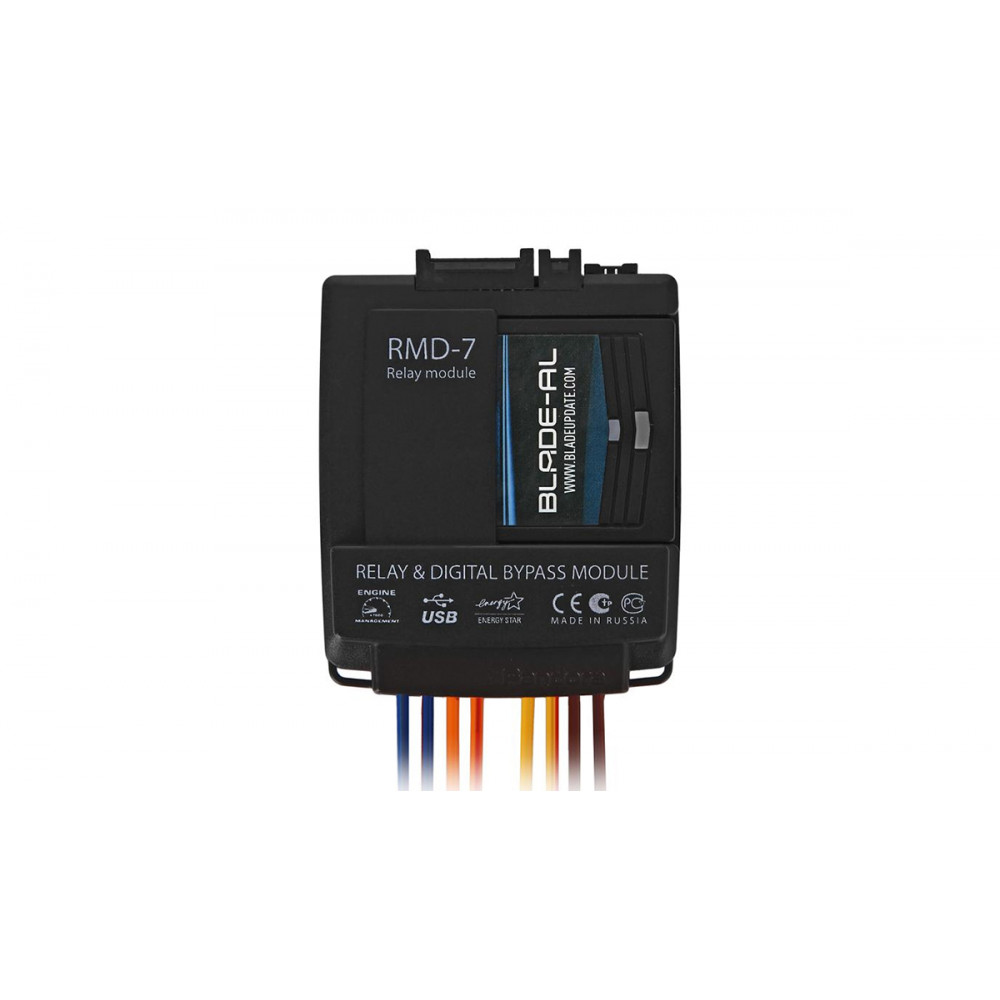

Релейный модуль Pandora RMD-7

Pandora RMD-7 - модуль расширения для совместной работы с системами Pandora DXL 5000 NEW, DXL 39XX и Pandect X-1100. Он нужен в тех установках, где базовых каналов системы недостаточно: модуль добавляет силовые и слаботочные цепи для реализации автозапуска, подключения статусов автомобиля и управления исполнительными цепями. Отдельно предусмотрена совместная работа с бесключевым обходчиком иммобилайзера BLADE.

Модуль рассчитан на автомобили с бортовой сетью 12 В и предназначен для скрытной установки в салоне. Логика его входов и выходов задается в настройках базового блока сигнализации, поэтому RMD-7 можно встроить в конкретную схему автомобиля без лишних внешних решений, если требуется более гибкое подключение к цепям зажигания, стартера и контрольным сигналам.

Назначение

Основная задача Pandora RMD-7 - расширить возможности охранной системы при реализации дистанционного и автоматического запуска. Модуль добавляет отдельные релейные выходы для управления зажиганием, стартером, ACC и цепью блокировки, а также дополнительные входы и выходы для контроля состояний автомобиля. Это особенно важно в тех случаях, когда установка требует не только цифрового обмена, но и точной работы с аналоговыми сигналами.

Входы и выходы

В модуле предусмотрены вход контроля свечей накала, вход тахометра и программируемые входы/выходы, которые можно задействовать для контроля нейтрали или ручника. Отдельный отрицательный логический вход используется в задачах автозапуска, турботаймера, программной нейтрали и поддержки зажигания. За счет этого модуль помогает корректно собрать запуск двигателя на автомобилях, где важно учитывать несколько статусов сразу.

При использовании встроенных силовых реле питание их цепей подключается отдельно, а назначение каналов определяется в настройках основной системы. Такой подход дает установщику больше свободы при подборе схемы подключения под конкретный автомобиль.

Работа с обходчиком BLADE

В Pandora RMD-7 предусмотрен разъем BLADE для совместной работы с бесключевым обходчиком штатного иммобилайзера. Для загрузки и обновления прошивки используется micro-USB. Это позволяет подготовить модуль под конкретную марку и конфигурацию автомобиля перед монтажом и встроить обход в общую логику автозапуска.

Особенности установки

RMD-7 предназначен только для 12-вольтовых автомобилей. Устанавливать модуль следует скрытно в салоне, избегая мест с повышенной влажностью. Подключение к охранной системе выполняется через штатный разъем, а конфигурация входов и выходов задается программно, что упрощает интеграцию модуля в уже продуманную схему охраны и запуска.
