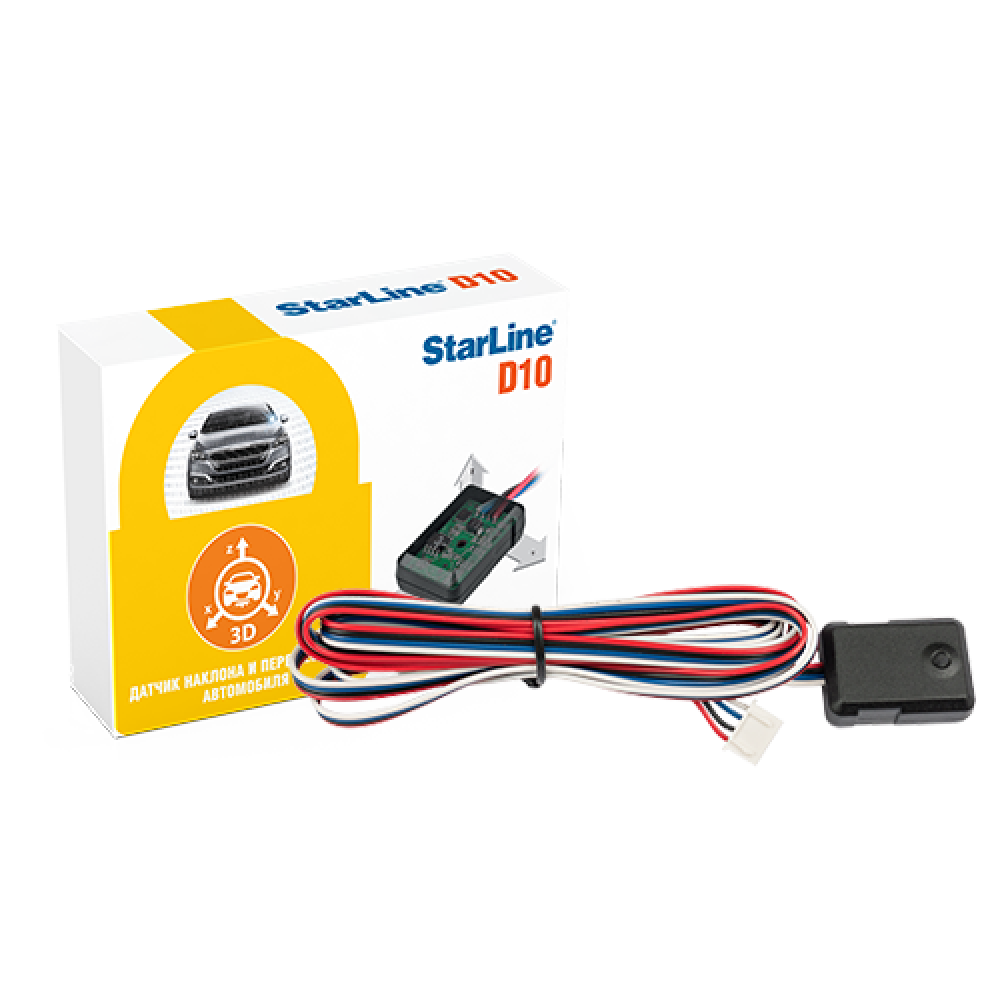

Датчик StarLine D10

StarLine D10 - компактный датчик наклона для охранной системы автомобиля. Он построен на базе трехосевого акселерометра и отслеживает изменение угла наклона кузова. Такой датчик помогает вовремя фиксировать подъем машины, попытку поддомкратить ее или другое изменение положения, которое должно вызвать тревогу.

Модель подходит для установки в салоне и не требует подбора ориентации в пространстве. К системам StarLine датчик подключается через стандартный разъем, а при наличии соответствующего входа может использоваться и с другими автомобильными сигнализациями с питанием 12 В. Небольшие размеры 30 x 21 x 10 мм упрощают скрытое размещение и не создают сложностей при монтаже.

Как работает

D10 одинаково реагирует на наклон автомобиля в продольном и поперечном направлении. Срабатывание происходит при изменении положения более чем на 1,5 градуса в любой плоскости, после чего на выходе формируется отрицательный импульс длительностью 1 секунда. Высокая чувствительность позволяет регистрировать подъем и поддомкрачивание автомобиля. После включения питания и после каждого срабатывания датчику требуется 5 секунд для перехода в рабочий режим.

Подключение и установка

Для работы требуется питание 9-18 В, ток потребления составляет 2,5 мА. Тип выхода - открытый коллектор с защитой от короткого замыкания. Датчик рекомендуется размещать в салоне автомобиля и надежно фиксировать на металлической поверхности. Для крепления можно использовать двухсторонний скотч или пластиковую стяжку. Схема подключения простая: красный провод - +12 В, черный - масса, синий - выход датчика наклона, белый провод не используется.

Технические данные и комплект

В комплект входят датчик StarLine D10 и печатная документация. Гарантийный срок составляет 1 год.
