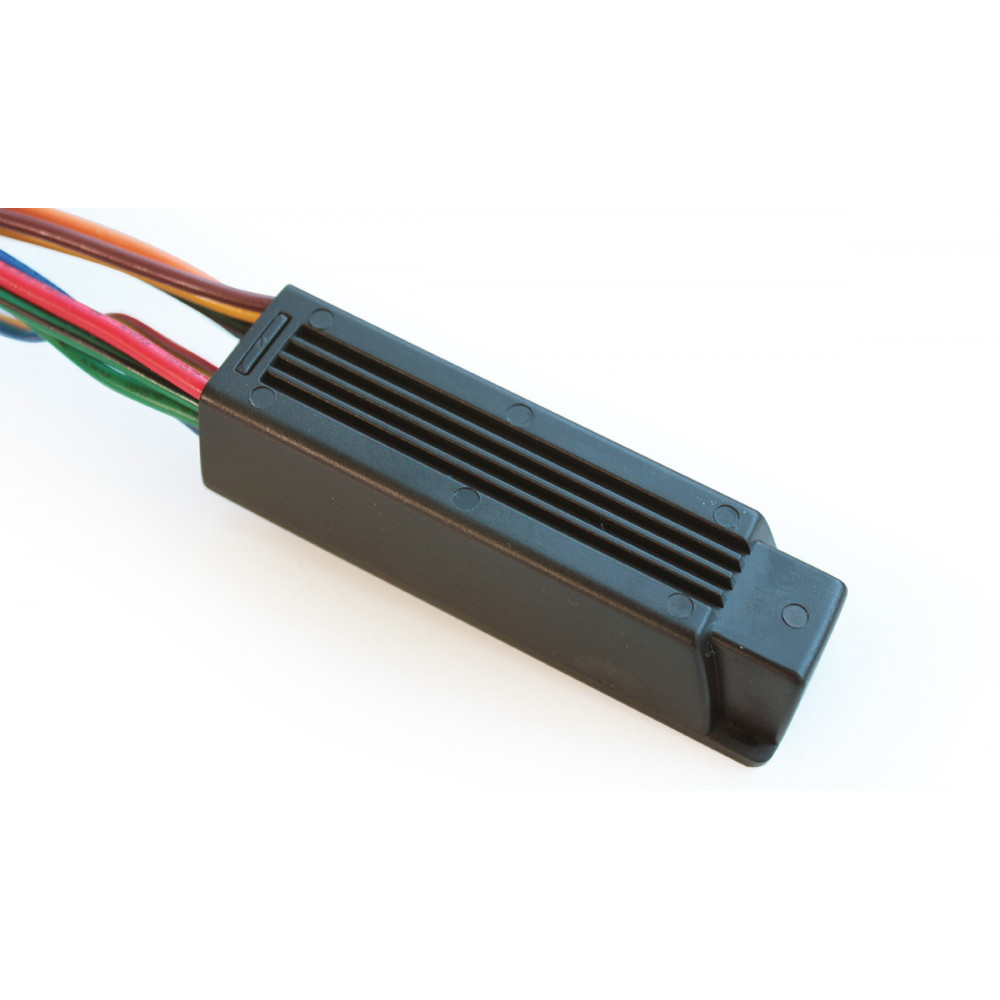

Релейный модуль автозапуска RMD-5M

RMD-5M - релейный модуль автозапуска для построения аналоговой схемы запуска двигателя в составе автомобильной охранной системы. Он нужен там, где для реализации автозапуска недостаточно только базового блока и требуется вынести силовую коммутацию на отдельный модуль.

Модуль берет на себя подключение ключевых цепей, задействованных при запуске: зажигания, стартера, ACC, обхода и блокировки. Такой формат удобен при инсталляции на автомобили, где запуск двигателя реализуется по аналоговой логике, а также в схемах с кнопкой Start/Stop. Выбор конкретного варианта подключения зависит от электроархитектуры автомобиля и настроек системы.

Назначение

RMD-5M рассчитан именно на работу в цепях автозапуска, где важна понятная и надежная коммутация силовых линий. Внутри модуля используется пять реле, поэтому он подходит для построения полной схемы запуска без лишнего набора внешних исполнительных элементов. Это упрощает монтаж, делает разводку аккуратнее и помогает собрать логику запуска в одном узле.

Что подключает модуль

• CH6 - ACC / педаль тормоза
• CH7 - блокировка NO/NC
• CH8 - обходчик
• CH9 - зажигание / кнопка
• CH10 - стартер

Такая конфигурация позволяет задействовать модуль в типовой схеме дистанционного и автоматического запуска двигателя, а также использовать его в инсталляциях, где требуется раздельная работа по основным силовым цепям.

Рабочие параметры

RMD-5M рассчитан на эксплуатацию при температуре от -40 до +85 °C и имеет степень защиты IP54. Силовые каналы рассчитаны на ток до 20 А, при этом суммарная нагрузка для реле R3, R4 и R5 не должна превышать 40 А. Эти параметры важно учитывать при подборе схемы и распределении нагрузки по каналам.

Что важно при установке

Модуль подключается к критичным для запуска цепям автомобиля, поэтому его установка требует точного понимания штатной электросхемы, логики зажигания и алгоритма контроля запуска. При грамотной интеграции RMD-5M помогает корректно реализовать автозапуск, сохранить предсказуемую работу цепей и избежать перегрузки штатных линий.
